ROBO Pro Coding I²C Blöcke von fischertechnik GitLab: ft_Controller_I2C
I²C Module | I²C Hardware, Software | I²C Quellcodedateien, Blöcke
I²C Programmierbeispiele im Überblick

oled_text_analoguhr (Analoguhr, Text, Zeichensatz aus EEPROM)

• Grove - OLED Display 1.12 Zoll 128*128 Pixel → 16 Zeilen * 16 Zeichen
• Grove - OLED Yellow&Blue Display 0.96 128*64 Pixel → (6 blaue + 2 gelbe Zeilen) * 16 Zeichen
  • Grove - OLED Display 0.96 Zoll 128*64 Pixel → 8 Zeilen * 16 Zeichen
• SparkFun Qwiic EEPROM - 512Kbit → 64 KByte = 65536 Byte
• Grove - RTC (Real Time Clock) → Quarzuhr mit 3V Knopfzelle CR1225

Zwei (gleiche oder verschiedene) OLED Displays können gleichzeitig an den I²C-Bus angeschlossen werden, wenn bei einem die I²C-Adresse von 0x3C in 0x3D geändert wird. Das große Display hat 128*128 Pixel, das sind 16384 Punkte bzw. 2 Kilobyte, die einzeln an und aus geschaltet werden.
Linien und Kreise müssen per Software in das Pixel-Muster umgerechnet werden.
Auch Text Zeichen muss die Software als Pixel an das Display senden. Der Zeichensatz ist im EEPROM gespeichert, es werden einfach pro Zeichen 8 Byte vom EEPROM auf das Display kopiert.
Über einen I²C-Bus wird die Uhrzeit vom RTC Modul gelesen, in Text-Zeichen aus dem EEPROM umgewandelt und als verschiedene Bilder an zwei Displays gesendet.

Der Block oled2_demo für alle 4 I²C Module ruft die anderen Blöcke als Unterprogramm auf.

Mit dem Block oled2_systemtime wird die Uhrzeit vom Controller verwendet. Dafür ist die Erweiterung advanced erforderlich. Auf das EEPROM und RTC Modul wird verzichtet.

Block oled2_demo

• Quellcodedateien: i2cCode, oled, oled_geometrie, qwiiceeprom, rtc, oled_text_analoguhr
• I²C Module: 2 OLED Displays 128x128 Pixel und 128x64 Pixel, EEPROM und RTC-Uhr
• Laden von fischertechnik GitLab: I2C_OLED_Text_Analoguhr

Zum Vergrößern auf das Bild klicken.

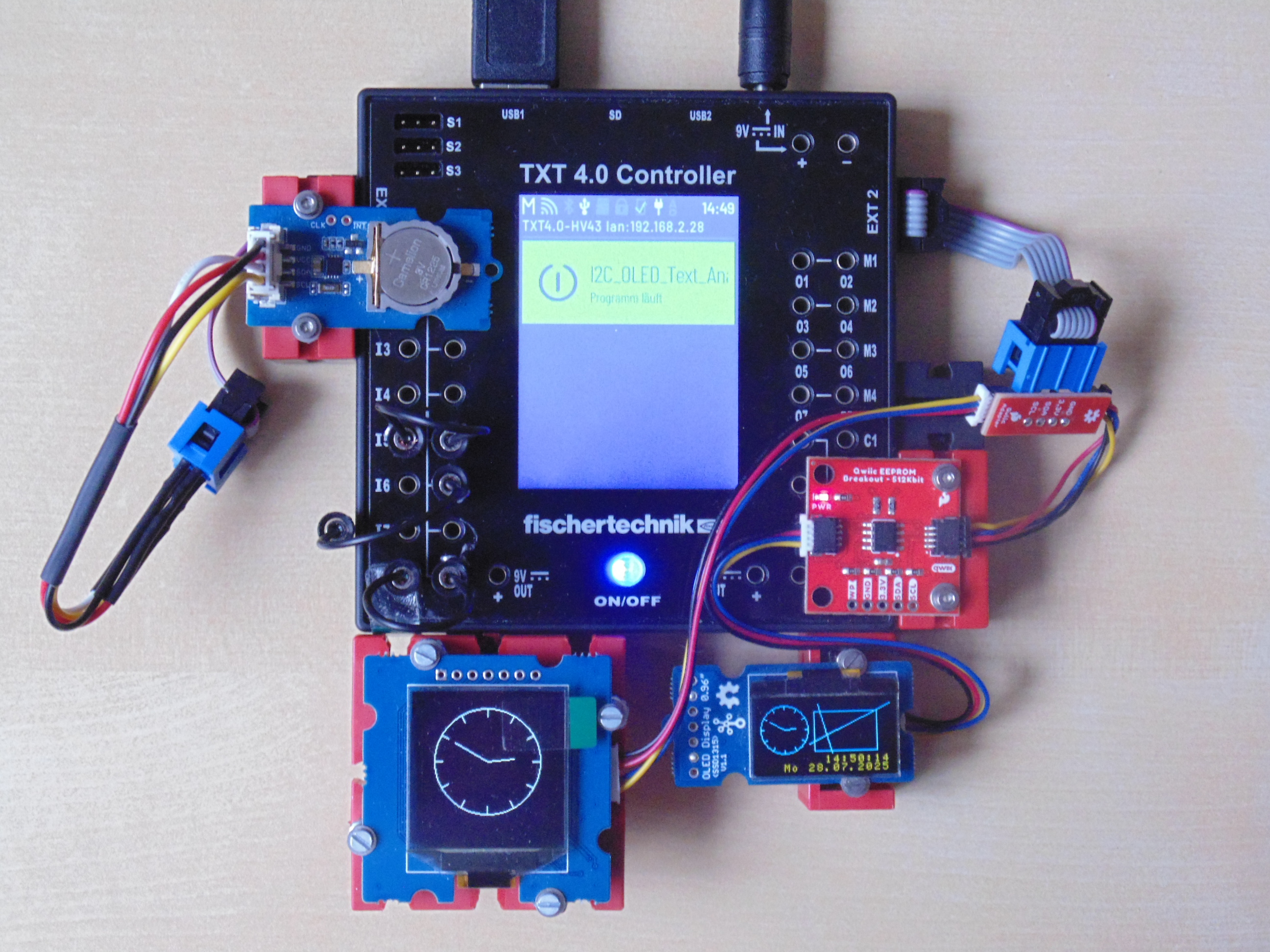

• Zeichnet analoge Uhr mit aktueller Zeit auf beide Displays in verschiedener Größe.

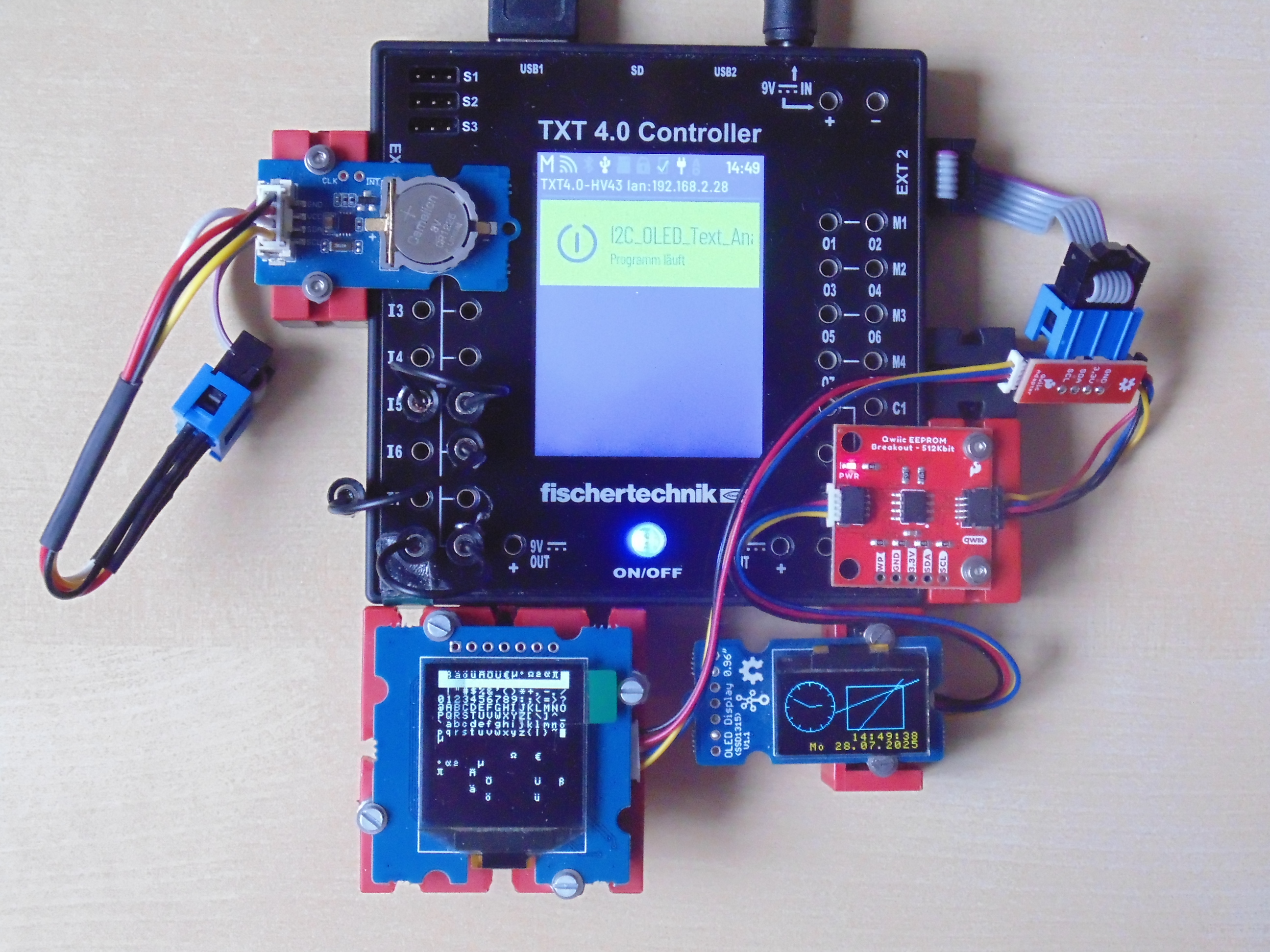

• Auf das große Display wird abwechselnd der Zeichnsatz aus dem EEPROM kopiert (2KB).
• Auf dem kleinen Display in den gelben Zeilen wird Datum und Uhrzeit digital angezeigt.
• Im blauen Bereich neben der Uhr werden zufällige Rechtecke und Linien angezeigt.
• Gelb aktualisert jede Sekunde, blau jede Minute.
• Ruft die folgenden Blöcke als Unterprogramm auf.

Parameter select_oled ist False für 128x128 (0x3C) und True für 128x64 (0x3D) Display.

Unterprogramm Block oled_eeprom_copy (select_oled)

• Kopiert 2KByte vom EEPROM auf das Display, das entspricht Zeichencodes 0x00..0xFF.
• Löscht und aktualisiert alle 16 Zeilen vom 128x128 Pixel Display.
• Zeile 0..1 leer; 2..7 ASCII Zeichen; 8..15 einzelne Sonderzeichen.
• Zeigt dann alle 14 Sonderzeichen ß ä ö ü Ä Ö Ü € µ ° Ω ² α π auch in Zeile 0 an.

Unterprogramm Block oled_analoguhr_128 (select_oled)

• Zeigt Analoguhr auf dem großen Display an.
• Löscht und aktualisiert alle 16 Zeilen vom 128x128 Pixel Display.
• Der Radius ist zufällig zwischen 48 und 63 Pixel.
• Stunde und Minute kommt aus dem RTC Modul.

Unterprogramm Block oled_digitaluhr_6_7 (select_oled)

• Zeigt Zeit mit Sekunde, Wochentag und Datum digital (als Ziffern) in den gelben Zeilen an.
• Löscht und aktualisiert nur die 2 gelben Zeilen 6-7 vom 128x64 Pixel Display.
• Die gesamte Zeit (7 Elemente) kommt aus dem RTC Modul, die Zeichen aus dem EEPROM.

Unterprogramm Block oled_zeichnen_0_5 (select_oled)

• Muss nach oled_digitaluhr_6_7 aufgerufen werden.
• Zeichnet Analoguhr links in den blauen Bereich des 128x64 Displays.
• Zeichnet rechts daneben zufällige Rechtecke und Linien x=48..127; y=0..47.
• Löscht und aktualisiert nur die 6 blauen Zeilen 0-5 vom 128x64 Pixel Display.

Block oled2_systemtime

• Quellcodedateien: i2cCode, advanced, oled, oled_geometrie, oled_text_analoguhr
• I²C Module: 2 OLED Displays 128x128 Pixel und 128x64 Pixel
• Laden von fischertechnik GitLab: I2C_OLED_Text_Analoguhr

Zum Vergrößern auf das Bild klicken.

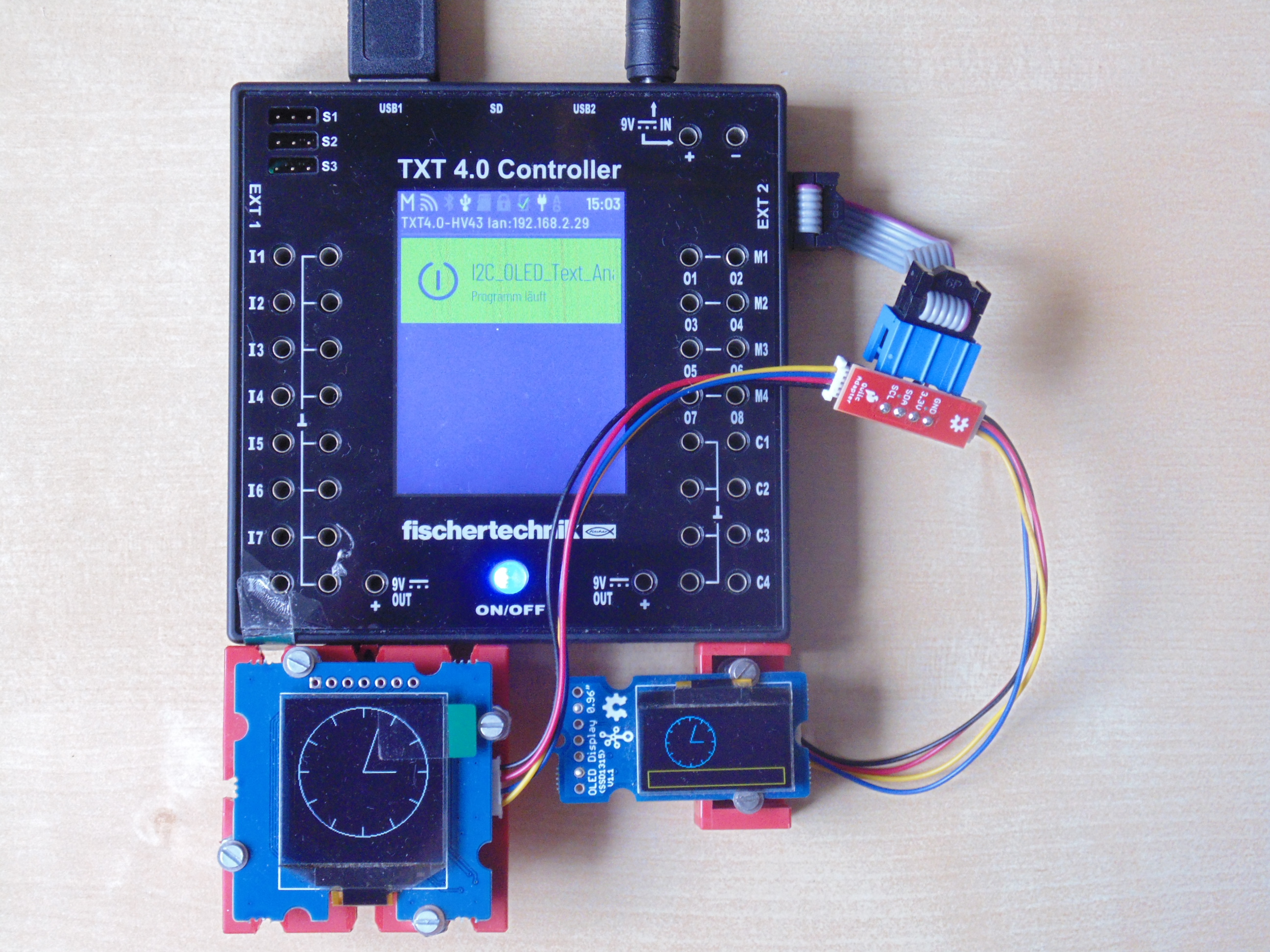

• Zeichnet analoge Uhr mit aktueller Zeit auf beide Displays in verschiedener Größe.
• Auf dem kleinen Display wechseln Rechtecke blau / gelb im Sekundentakt.
• TXT 4.0 Controller: Systemzeit vom Controller, muss synchronisiert sein und richtige Zeitzone.
• RX Controller: Zeitstempel seit dem Einschalten umgerechnet in Stunden, Minuten.
• Text Zeichen werden nicht angezeigt, nur Linien und Kreise.

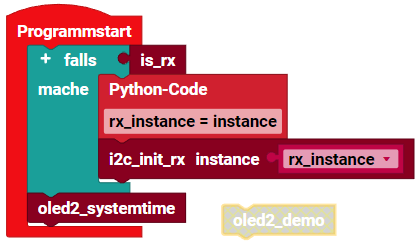

Beim RX Controller muss I²C beim Programmstart initialisiert werden.
