ROBO Pro Coding I²C Blöcke von fischertechnik GitLab: ft_Controller_I2C
I²C Module | I²C Hardware, Software | I²C Quellcodedateien, Blöcke
I²C Programmierbeispiele im Überblick
s_qwiictemp_lcd (2 Temperatursensoren, Qwiic LCD Display)
- SparkFun 16x2 SerLCD - RGB Text (Qwiic)
- SparkFun Micro Temperature Sensor - STTS22H (Qwiic)
- SparkFun Digital Temperature Sensor - TMP102 (Qwiic)
Block temp_konsole
- Quellcodedateien: i2cCode, s_qwiictemp, s_qwiictmp102, s_qwiictemp_lcd
- I²C Module: Temperatur Sensoren STTS22H und TMP102
- Laden von fischertechnik GitLab: I2C_Temperatursensor_LCD
s_qwiictemp (STTS22H): 25.51 °C
s_qwiictmp102 (TMP102): 25.5625 °C
NTC-Widerstand: 27.812301793662897 °C
s_qwiictemp (STTS22H): 25.5 °C
s_qwiictmp102 (TMP102): 25.5 °C
NTC-Widerstand: 27.72294418150659 °C
- Zeigt Name und Temperatur der zwei I²C Sensoren in der Konsole an (2 Zeilen).
- Ohne LCD Display, Anzeige nur bei verbundener App ROBO Pro Coding.
- Einmalige Anzeige, temp_konsole muss im Hauptprogramm in Schleife aufgerufen werden.
- Das ermöglicht im Hauptprogramm, auch die Temperatur vom NTC-Widerstand anzuzeigen.

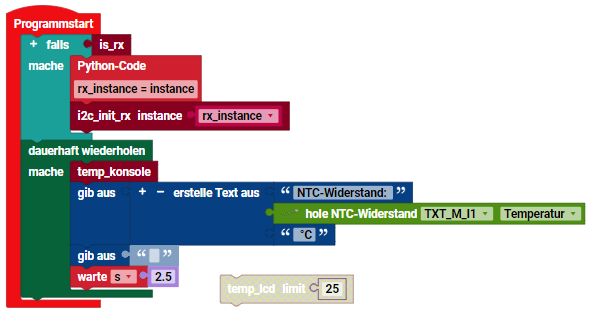

- Folgendes Programm gibt 3 Temperaturen und Leerzeile aus, aller 2,5 Sekunden.

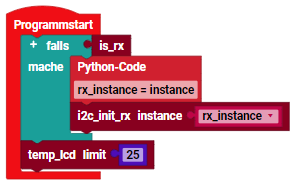

Beim RX Controller muss I²C beim Programmstart initialisiert werden.
- Quellcodedateien: i2cCode, advanced, qwiiclcd, s_qwiictemp, s_qwiictmp102, s_qwiictemp_lcd
- I²C Module: LCD Display, Temperatur Sensoren STTS22H und TMP102
- Laden von fischertechnik GitLab: I2C_Temperatursensor_LCD
Zum Vergrößern auf das Bild klicken.
- Parameter limit ist eine Höchsttemperatur in °C.

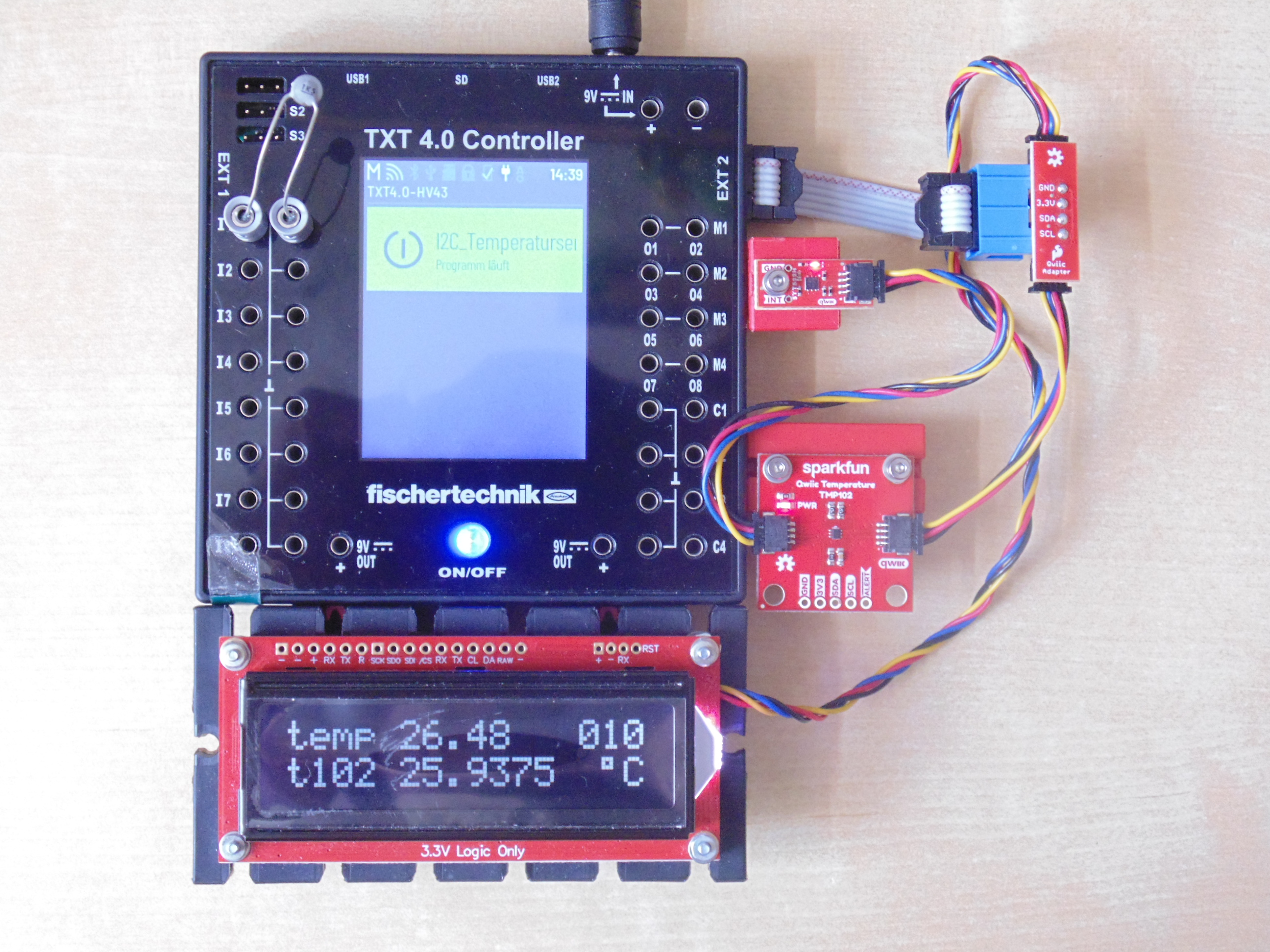

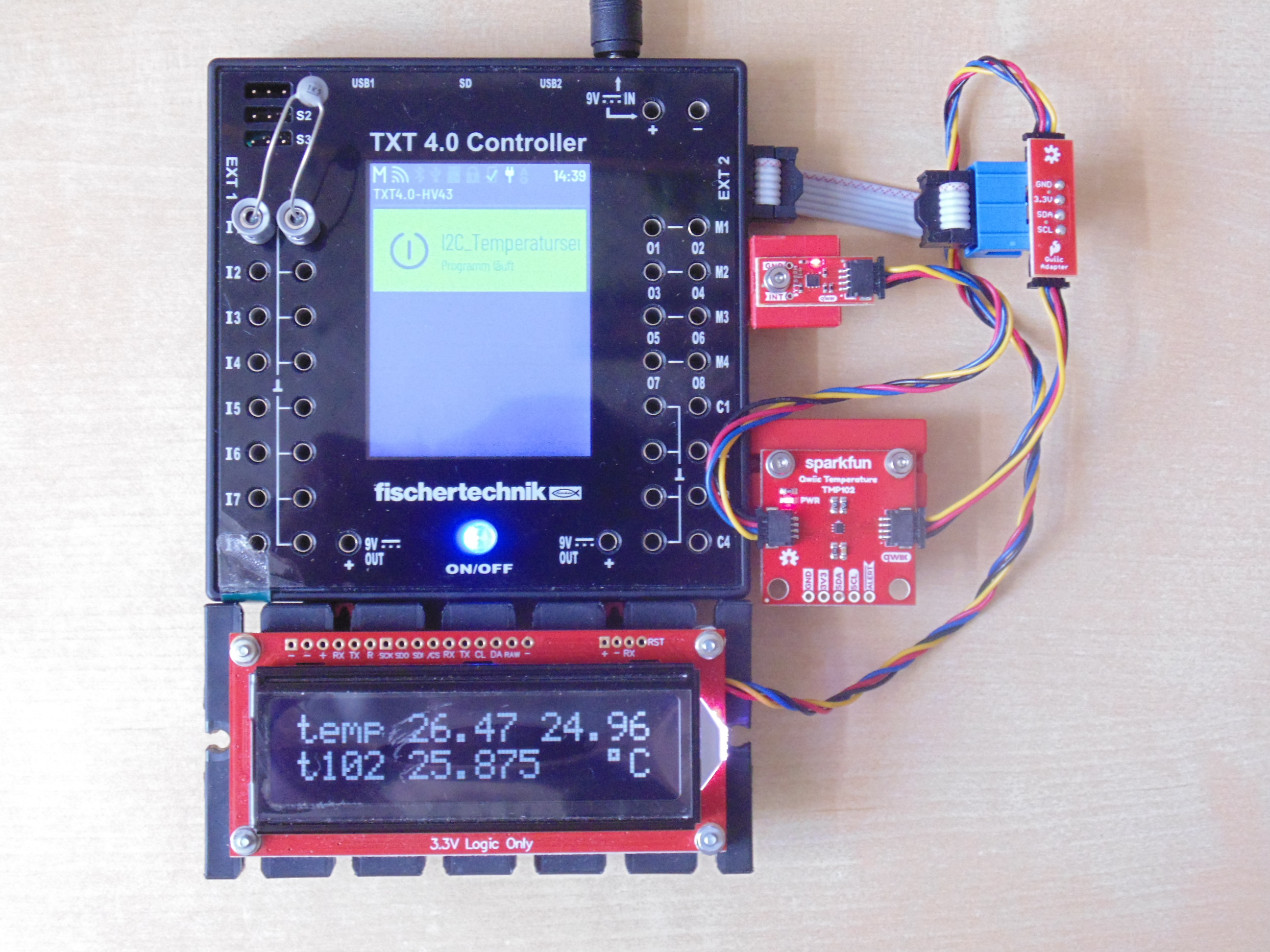

- Zeigt die gemessene Temperatur der zwei I²C Sensoren im LCD Display an.
- Bei Überschreitung der Temperatur limit wird /INT ausgelöst (nur am Micro STTS22H Sensor).
- LCD Zeile 1: temp (Micro Sensor), Temperatur, Limit (umgerechnet).
- Bei Überschreitung wird Limit und Status (3 Bit) abwechselnd angezeigt.
- LCD Zeile 2: t102 (großer Sensor), Temperatur °C.
- Wiederholung dauerhaft aller 1 Sekunde.
